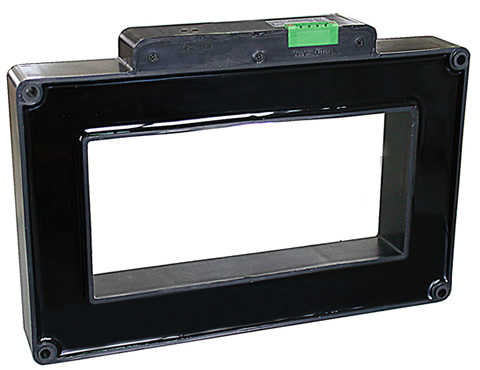

CS30000HC系列

應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。
型號:霍爾電流傳感器 訪問:23406次 產品手冊下載
  • 產品詳情

電參數

型號

CS5000HC

CS10000HC

CS15000HC

CS20000HC

CS30000HC

IPN

原邊額定輸入電流

5000

10000

15000

20000

30000

A

IP

原邊電流測量范圍

0～±6000

0～±12000

0～±18000

0～±22000

0～±33000

A

VOUT

副邊額定輸出電壓

4±0.5%或5V±0.5%或10V±0.5%

V

VC

電源電壓

±12～±15(±5%)

V

IC

電流消耗

VC=±15V                        <50

mA

Vd

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

εL

線性度

<1

%FS

V0

零點失調電壓

TA=25℃                        <±25

mV

VOM

磁失調電壓

IPN→0                          <±40

mV

VOT

失調電壓溫漂

IP=0  TA=-25～+85℃             <±1

mV/℃

Tr

響應時間

<10

μs

f

頻帶寬度(-3dB)

DC～3

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-25～+100

℃

m

質量(約）

6200

g

標準

Q/320115QHKJ01-2016

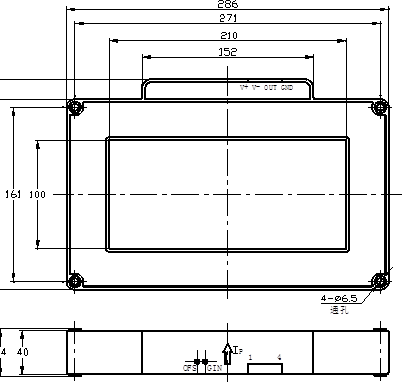

外形尺寸

  引腳輸出： 1,+15V  2,-15V  3,VOUT  4,0V(電源地)  OFS,零點調節  GIN,幅度調節

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、




引出接線使用屏蔽護套線時，屏蔽護套線兩端地線與屏蔽層相連接，以防止電磁干擾。


3、 此外型傳感器可按用戶需求定制最大額定輸入100000A電流的量程；供電可選擇單電源12V或24V；輸出可選擇0-4V，0-5V，0-10V，0-20mA，4-20mA，12mA±8mA等。
