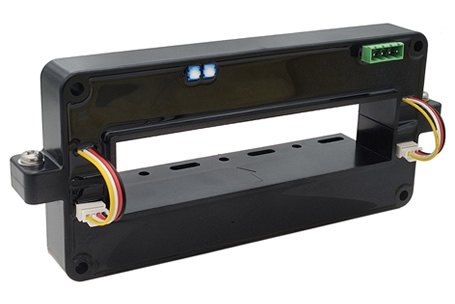

CS10000KE/5V系列

電參數

型號

CS1000KE/5V

CS2000KE/5V

CS5000KE/5V

CS8000KE/5V

CS10000KE/5V

I_PN

原邊額定輸入電流

1000

2000

5000

8000

10000

A

I_P

原邊電流測量范圍

0～±2000

0～±3000

0～±7500

0～±12000

0～±15000

A

V_OUT

副邊額定輸出電壓

5±1%

V

V_C

電源電壓

±15(±5%)

V

I_C

電流消耗

V_C=±15V                             <45

mA

V_d

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

ε_L

線性度

<1

%FS

V₀

零點失調電壓

T_A=25℃                              <±25

mV

V_OM

磁失調電壓

I_PN→0                               <±30

mV

V_OT

失調電壓溫漂

I_P=0  T_A=-25～+85℃                   <±1

mV/℃

Tr

響應時間

<10

μs

f

頻帶寬度(-3dB)

DC～20

kHz

T_A

工作環境溫度

-25～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_L

負載電阻

≥10K

Ω

m

質量(約）

1390

g

標準

Q/320115QHKJ01-2016

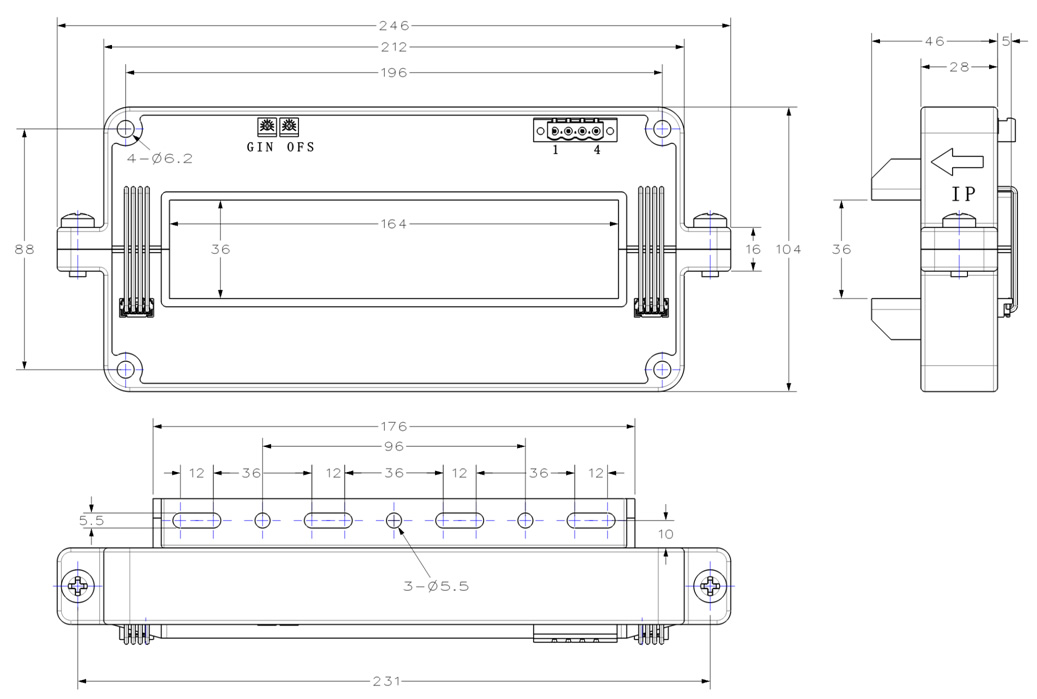

外形尺寸 （mm）

             端子輸出：  1,+15V    2,-15V    3,V_OUT    4,0V(電源地)   OFS,零點調節  GIN,幅度調節

 引線輸出： 紅,+15V   藍,-15V   黃,V_OUT   黑,0V(電源地)

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、當測量電流＞5000A時P1端子與P2端子連接。

3、傳感器原邊輸入電纜或過流排置于傳感器窗口正中并占據50%以上可得到最佳的測量精度。

4、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
